La semelle d’un portail coulissant est une fondation en béton qui supporte le rail, stabilise les piliers et maintient l’alignement du portail. Ses dimensions, son ferraillage et son drainage doivent suivre les plans du fabricant, la nature du sol et les contraintes de motorisation. Pour approfondir : Le Schéma du mécanisme d’une serrure de portail se lit facilement.
Un rail posé sur un seuil qui tasse de quelques millimètres peut suffire à provoquer des frottements, un portail qui force ou une usure prématurée des galets. La maçonnerie située sous un portail coulissant ne se limite donc pas à une bande de béton visible. Elle doit supporter les charges, rester plane, évacuer l’eau et protéger les gaines nécessaires au moteur. Voici les repères utiles pour préparer un projet fiable, qu’il soit réalisé par vos soins ou confié à un artisan.
Pourquoi couler une semelle en béton sous un portail coulissant ?
La semelle portail coulissant est une fondation en béton qui stabilise le rail de portail, les piliers et, si besoin, la motorisation. Le seuil béton désigne souvent la partie visible et roulante de l’ouvrage ; la longrine portail coulissant est un élément linéaire armé ; la semelle de fondation reprend les charges dans le sol. Ces termes ne désignent donc pas automatiquement la même solution. Un support rigide limite les tassements, le désalignement du rail et l’usure prématurée des galets. Il faut aussi préserver une course sans obstacle, une zone de refoulement dégagée et des câbles protégés. Un portail autoportant ne repose pas sur un rail au sol : ses fondations répondent à une logique différente.
Quelles dimensions et quelle profondeur prévoir pour le seuil ?
La dimension d’un seuil portail coulissant se calcule à partir du portail réellement choisi : largeur du passage, longueur de refoulement, implantation des piliers, axe du rail, pente de l’accès, nature du terrain et arrivée électrique. BigMat rappelle également de prendre en compte le hors-gel régional, l’altitude et le sol ; ces critères peuvent imposer une adaptation de la fondation portail. Relevez aussi les niveaux finis de l’allée avant terrassement. Pour un seuil portail coulissant en pente, le rail doit rester conforme à la notice de pose : on ne corrige pas une pente par un béton coulé approximativement sous sa course.
Comment réaliser une semelle de portail coulissant étape par étape ?
- Relevé et traçage : repérez les piliers, l’axe du rail, le refoulement et le moteur.
- Terrassement : creusez selon le sol, le hors-gel et le plan retenu.
- Préparation du fond : retirez les zones meubles et obtenez une assise stable.
- Coffrage et ferraillage : maintenez les armatures métalliques à leur place et contrôlez les niveaux.
- Réservations : prévoyez avant coulage les passages de gaines, la butée et les fixations compatibles avec le rail galvanisé.
- Coulage, protection et contrôle : mettez le béton en œuvre, protégez-le, puis vérifiez rectitude et planéité avant la pose.
Un coulage en deux fois demande une reprise préparée avec soin ; demandez un avis professionnel si la continuité structurelle ou le rail est concerné.

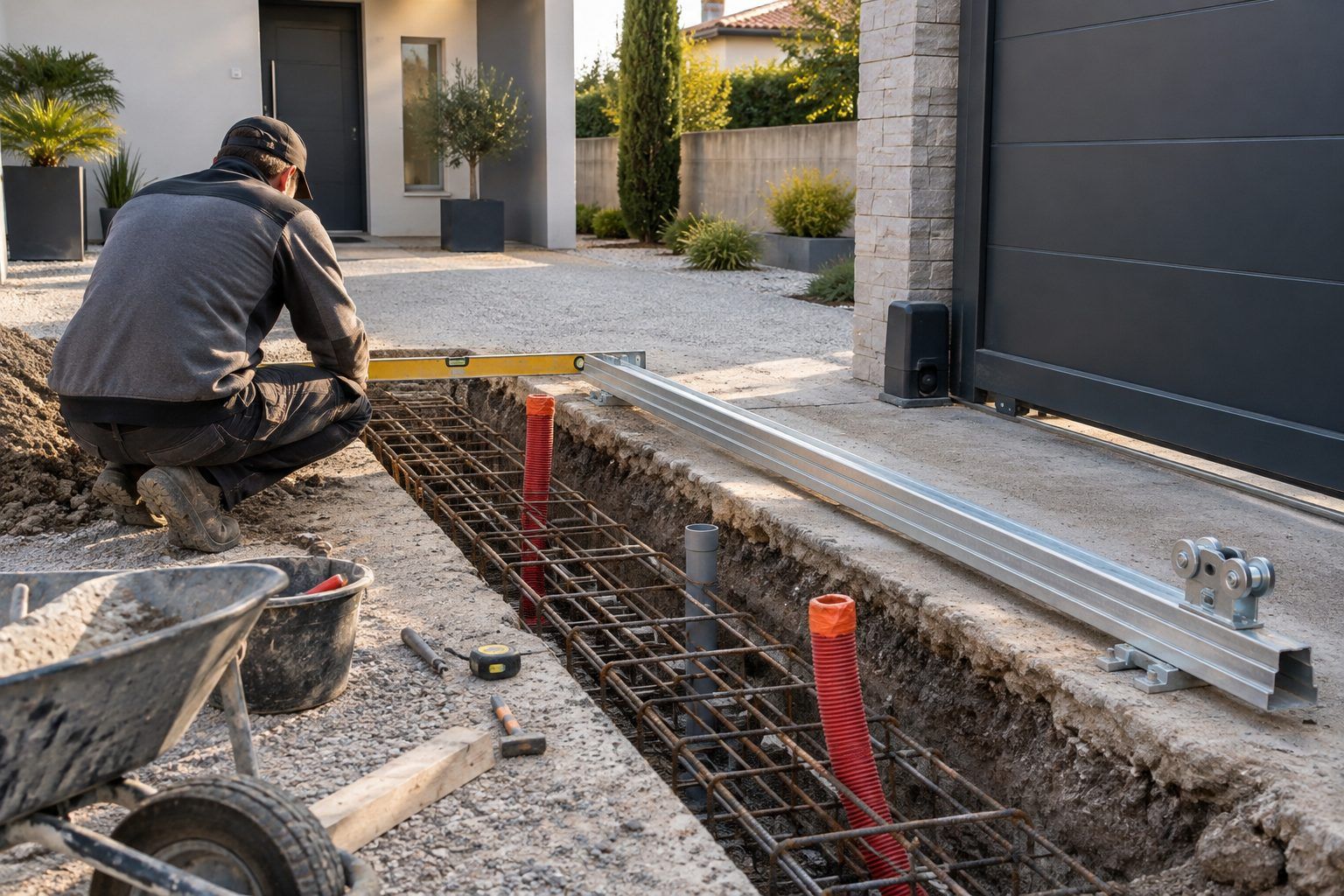

Quelle ferraille, quel rail et quelles réservations choisir ?
Les armatures métalliques renforcent le béton face aux efforts du portail et aux mouvements du terrain. Leur type, leur disposition et leur dimensionnement doivent être définis selon l’ouvrage, le sol et les charges : ne choisissez ni diamètre ni cage d’armature au hasard. Un rail à visser sur seuil existant ne se prépare pas comme un rail intégré ou fixé après coulage. Portail Direct présente notamment un rail de seuil en acier galvanisé de 3 m ; sa longueur doit rester compatible avec la course du vantail. Avant de couler, réservez les gaines de motorisation : alimentation, cellules de sécurité, commande, interphone et contrôle d’accès. Pour une installation motorisée, appliquez la notice du fabricant et prévoyez les dispositifs de sécurité adaptés. Pour approfondir : Quel Interphone de portail choisir pour sécuriser son accès ?.
Quel budget prévoir pour une longrine ou un seuil de portail coulissant ?
| Élément | Information de prix documentée | À prévoir au devis |
|---|---|---|
| Longrine ou seuil béton | Terrassement, béton, armatures, coffrage et drainage | |
| Pose et motorisation | Gaines, raccordement électrique, réglages et pose |
Le prix semelle béton portail coulissant varie avec l’accès des engins, l’évacuation des déblais, la longueur de la longrine, la pente, la qualité du sol et le drainage. Demandez un devis séparant chaque poste. Avant commande, vérifiez dans la prose du devis la longueur de refoulement, le rail retenu, les réservations électriques, le traitement des eaux et les responsabilités de pose. Pour approfondir : Le Détecteur de présence extérieur : portée, étanchéité et prix.
Réponses à vos questions
Quel budget prévoir pour une semelle ou une longrine de portail coulissant ?
Le coût dépend du terrassement, du béton, des armatures, du coffrage, du drainage et de l’accès au chantier. Demandez un devis détaillé distinguant ces postes, ainsi que le rail et les travaux de motorisation.
Comment réaliser une semelle de portail coulissant ?
Implantez d’abord l’axe du rail et les piliers, puis terrassez sur un fond stable. Installez coffrage, armatures et gaines avant le coulage. Contrôlez ensuite le niveau, l’alignement et les réservations. Les plans de pose du portail et du moteur restent les références à suivre.
Quelle profondeur prévoir pour une semelle de portail ?
BigMat recommande aussi d’intégrer le hors-gel régional, l’altitude et la nature du terrain. Cette plage est un repère, pas un dimensionnement universel.
Quelle ferraille choisir pour une semelle de portail ?
La ferraille doit correspondre aux dimensions de la semelle, aux charges du portail et à la portance du terrain. Sans plan technique ou étude adaptée, évitez de choisir un diamètre ou un assemblage d’armatures au hasard. Un professionnel peut valider ce point avant coulage.
Quelle fondation choisir pour un portail coulissant ?
Un portail roulant sur rail nécessite un seuil ou une longrine stable sous sa zone de roulement, avec des piliers correctement fondés. Un portail autoportant fonctionne différemment et impose une fondation adaptée à son système de support. Le modèle de portail détermine donc la solution.
Peut-on couler un seuil de portail en deux fois ?
C’est possible avec une reprise de béton correctement préparée, mais cette solution demande de la prudence lorsque le rail ou la continuité de la fondation sont concernés. Faites valider la reprise par un professionnel.
Quel est le prix d’un rail pour seuil de portail coulissant ?
Ce montant ne comprend pas la fondation, les fixations, la pose, les gaines ni la motorisation éventuelle.
Avant de couler le béton, relevez les cotes du portail, du rail, des piliers et de la motorisation sur les notices de pose. Vérifiez aussi la pente, l’écoulement des eaux et le passage des gaines. Pour un sol instable, un portail lourd ou une configuration en dénivelé, faites valider le projet par un professionnel afin d’éviter une reprise coûteuse.
