Un schéma du mécanisme d’une serrure de portail représente le coffre, le cylindre, le fouillot, les pênes, la têtière et la gâche, avec leur alignement sur le poteau. La lecture utile consiste surtout à vérifier l’axe, l’entraxe, le sens d’ouverture et le jeu du vantail avant réparation ou remplacement.
Un portail qui ferme le matin peut refuser de verrouiller après une pluie, un coup de gel ou un léger affaissement du vantail. Chez Sateg Protection, nous voyons souvent le même piège : lire un schéma de serrure comme celui d’une porte intérieure, puis oublier le poteau, la gâche extérieure et les jeux mécaniques. Ce guide explique comment reconnaître les pièces, comprendre le trajet de la clé au pêne, contrôler les mesures utiles et distinguer une panne de réglage d’une serrure vraiment à remplacer. Pour les exigences de sécurité, les notices fabricants et référentiels NF, AFNOR ou APSAD restent les sources à vérifier.
Schéma d’une serrure de portail : lire la vue éclatée sans confondre porte et portail
Le mécanisme d’une serrure de portail est l’ensemble des pièces qui transforment la rotation de clé ou de poignée en verrouillage du vantail. Un schema mecanisme serrure portail doit montrer le coffre, le cylindre, le fouillot, les pênes, la têtière et la gâche, mais aussi l’alignement avec le poteau. La différence clé avec une serrure de porte est l’exposition extérieure et le jeu du vantail.
Du cylindre à la gâche : fonctionnement du mécanisme de verrouillage
Quand la clé tourne dans le cylindre, le panneton transmet le mouvement au coffre. Le pêne dormant avance ou recule, puis vient s’engager dans la gâche fixée au poteau. La poignée agit sur le fouillot et le pêne demi-tour lorsqu’un rappel de fermeture est prévu.
- Pour comprendre comment fonctionne une serrure, suivez la clé : elle aligne le cylindre et autorise la rotation, sans forcer.
- Le panneton serrure, visible sur certains cylindres déposés, entraîne le mécanisme interne du coffre et commande la course du pêne.
- Le verrouillage réel se fait quand le pêne dans la gâche immobilise le portail, contrairement au loquet ou au demi-tour qui retiennent seulement le vantail.
- La poignée actionne le fouillot, souvent via un carré, tandis qu’un ressort ramène le demi-tour si le mécanisme serrure prévoit cette fonction.
- Sur une vieille serrure, le schéma serrure ancienne montre souvent des pièces plus apparentes : ressort fatigué, carré usé ou fouillot ovalisé, avec la serrure à pompe comme exemple historique à ailettes décrit par Wikipédia.
Portail battant ou coulissant : ce que la pluie, le gel et le jeu du vantail changent
Une serrure de portail travaille rarement dans des conditions idéales : pluie, poussière, gel, dilatation du métal et affaissement du vantail modifient l’alignement pêne gâche. Le bon diagnostic ne se limite donc pas au cylindre : il vérifie aussi le support, le jeu et le type de portail. Sur un portail battant, le vantail peut descendre avec le temps, tirer sur les paumelles et faire frotter le pêne contre la gâche ; la clé force alors, même si le mécanisme reste sain. Ça se voit vite. Sur un portail coulissant, la réception dépend surtout du guidage, du rail, de la butée et de l’arrêt de course : quelques millimètres suffisent à créer un problème de serrure portail. Pluie, corrosion, poussière et gel aggravent ensuite les frottements, surtout sur une serrure de portail extérieur peu protégée. Une pulvérisation lubrifiante peut aider une serrure grippée portail, mais elle ne compense pas un poteau qui a bougé, une gâche décalée ou un jeu du portail devenu excessif.

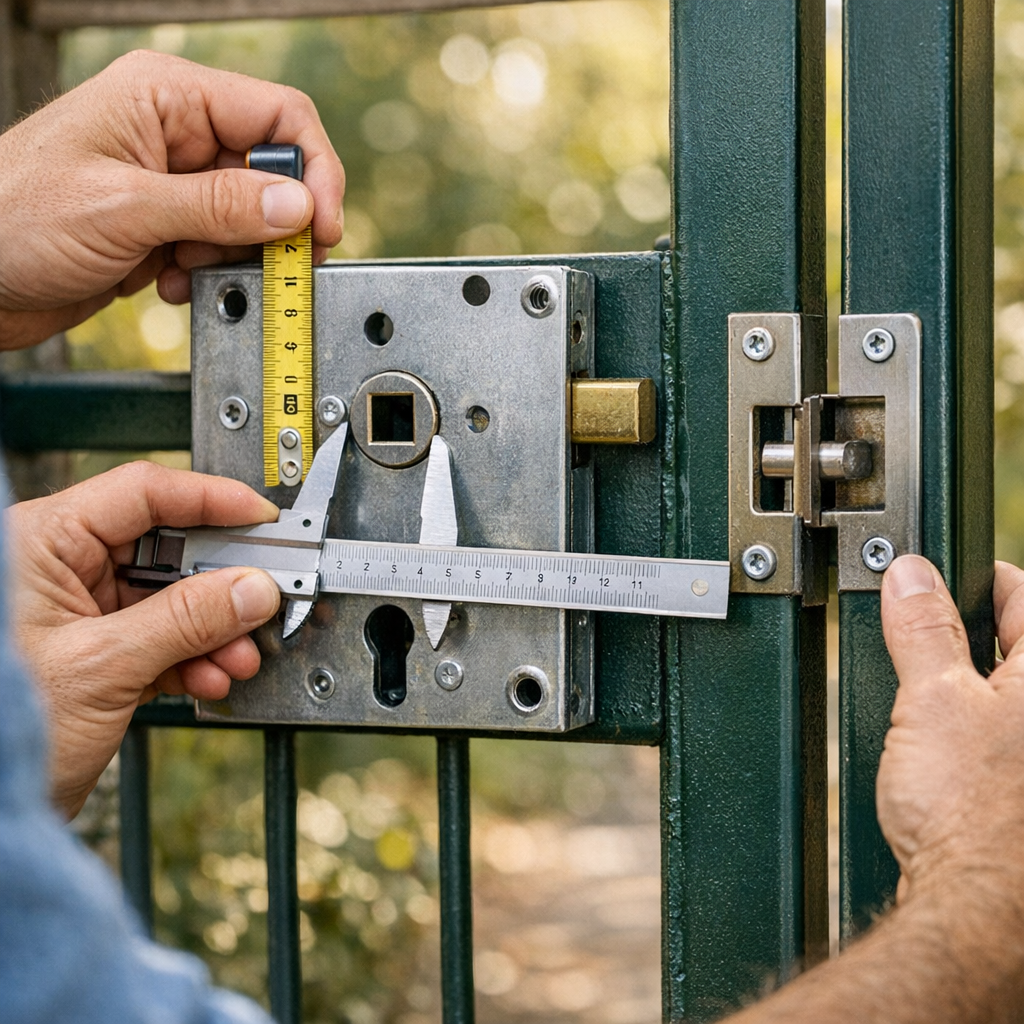

Avant de changer la serrure : mesures d’axe, entraxe, fouillot et compatibilité pêne/gâche
Avant de remplacer une serrure, mesurez l’axe, l’entraxe, le carré de fouillot, la longueur du cylindre et la position de la gâche. Ces cotes évitent d’acheter un modèle incompatible, surtout sur un portail en fer existant où repercer fragilise parfois le montant.
- Pour savoir c’est quoi l’axe d’une serrure, mesurez la distance entre le bord de la têtière ou du coffre et le centre du cylindre ou du fouillot.
- Relevez l’entraxe entre le centre du cylindre européen et le centre du carré de fouillot, car poignée et clé doivent tomber juste.
- Contrôlez le carré de poignée, le sens d’ouverture, l’épaisseur du montant et la longueur du cylindre européen avant de changer serrure portail.
- Identifiez le montage : serrure en applique visible en surface, serrure à larder ou serrure à encastrer logée dans le profil.
- Vérifiez la compatibilité pêne/gâche et les mentions fabricant AFNOR, NF ou CNPP/A2P uniquement si elles sont indiquées sur la fiche produit.
Pannes fréquentes, réparation et budget à prévoir pour une serrure de portail
Les pannes les plus fréquentes viennent d’un cylindre grippé, d’un pêne bloqué qui frotte, d’une gâche décalée ou d’un ressort interne fatigué. Le budget dépend de la pièce remplacée et de la pose. Pour un problème serrure portail, utilisez un tableau de prix daté et vérifié.
| Poste | Symptômes | Solution probable | Fourchette indicative | Source |
|---|---|---|---|---|
| Serrure de portail en applique/à encastrer | Clé tourne dans le vide ; ressort interne cassé | Changer coffre ; contrôler entraxes, main, pêne | Fourchette non indiquée ; ne pas comparer avec une serrure de porte intérieure | Catalogues Leroy Merlin, Castorama, Brico Dépôt, fournisseurs pro |
| Cylindre européen + lubrifiant adapté | Cylindre oxydé, clé dure, cylindre grippé | Nettoyer, lubrifier ; remplacer si jeu | Non indiquée | Mêmes catalogues publics |
| Gâche simple ou gâche électrique portail | Portail claque sans verrouiller ; gâche décalée | Régler vantail ; réaligner ; vérifier alimentation | Non indiquée | Catalogues et notices fabricants |
| Intervention sur devis | Pêne bloqué après gel, affaissement ou effraction | Diagnostic serrurier ; réparation ou remplacement | Devis daté obligatoire | Devis locaux ; NF, AFNOR, APSAD si cités |
Questions fréquentes
Comment réparer la serrure d'un portail ?
Pour réparer la serrure d’un portail, commencez par identifier la panne : clé qui tourne à vide, pêne bloqué, cylindre grippé ou gâche mal alignée. Nettoyez, lubrifiez avec un produit adapté, puis vérifiez l’alignement porte/portail. Si le mécanisme est cassé, fissuré ou forcé, il faut remplacer la pièce plutôt que la bricoler.
Comment ça fonctionne le mécanisme de la serrure ?
Le mécanisme d’une serrure transforme l’action de la clé ou de la poignée en déplacement du pêne. Sur un schéma simple, on trouve le cylindre, le fouillot, le ressort, le pêne demi-tour et parfois le pêne dormant. Quand tout est aligné avec la gâche, la porte ou le portail se verrouille correctement.
Comment changer la serrure d'un portail ?
Pour changer la serrure d’un portail, mesurez d’abord l’axe, l’entraxe, le carré de poignée, le sens d’ouverture et les dimensions du coffre. Démontez l’ancienne serrure, présentez la nouvelle sans forcer, puis contrôlez le passage du pêne dans la gâche. Sur un portail métallique, un mauvais alignement suffit à bloquer le mécanisme.
C'est quoi l'axe d'une serrure ?
L’axe d’une serrure est la distance entre le bord extérieur de la têtière et le centre du cylindre ou du carré de poignée, selon le modèle. C’est une cote essentielle sur un schéma de serrure : si l’axe est incorrect, la poignée, le cylindre ou la gâche ne tomberont pas au bon endroit.
Quelle serrure pour un portail ?
Pour un portail, choisissez une serrure adaptée au matériau (fer, aluminium, PVC ou bois), à l’exposition extérieure et au niveau de protection recherché. Vérifiez le sens d’ouverture, l’entraxe, l’axe et la compatibilité avec la gâche. Pour un accès sensible, privilégiez une solution robuste et documentée par le fabricant, avec références NF/AFNOR si indiquées.
Comment poser une serrure sur un portail en fer ?
Pour poser une serrure sur un portail en fer, tracez les repères à partir du gabarit ou du schéma fabricant, puis percez avec des forets adaptés au métal. Fixez le coffre, installez le cylindre et la poignée, puis réglez la gâche. Il faut éviter tout jeu excessif : vibrations et désalignement usent vite le mécanisme.
Comment fonctionne une vieille serrure ?
Une vieille serrure fonctionne souvent avec un mécanisme plus simple : clé à panneton, ressorts, pêne et parfois gorges internes. La clé soulève ou aligne les pièces pour libérer le pêne. Avec l’âge, l’usure, la rouille ou un portail affaissé peuvent durcir la manœuvre ; un nettoyage doux suffit parfois, sinon remplacement conseillé.
Avant d’acheter une nouvelle serrure de portail, partez du schéma de serrure, puis confirmez sur site : axe, entraxe, sens, type de pêne, état de la gâche et alignement du vantail. Un simple réglage suffit parfois, surtout après mouvement du portail ou corrosion. Si le verrouillage force, bloque ou protège un accès sensible, faites contrôler l’ensemble par un professionnel : une serrure compatible, bien posée et bien alignée vaut mieux qu’un remplacement approximatif.
