Le branchement d’un détecteur de mouvement 2 fils consiste à remplacer un interrupteur simple : un conducteur amène la phase et l’autre repart vers la lampe. Il faut couper le courant, vérifier l’absence de tension au VAT, respecter les bornes de la notice et éviter ce montage si les LED scintillent.
Une lampe extérieure qui clignote après le remplacement d’un ancien interrupteur cache souvent un mauvais choix de détecteur ou un retour lampe mal identifié. L’équipe Sateg Protection voit surtout trois questions revenir : où placer les deux fils, pourquoi certaines lampes LED réagissent mal, et quand passer à un modèle 3 fils. Ce guide reste volontairement pratique : comprendre le principe, vérifier les conducteurs, lire les bornes du fabricant et savoir s’arrêter si le tableau, les couleurs ou la boîte d’encastrement ne sont pas clairs. L’électricité se traite hors tension, avec un VAT, jamais « au feeling ».
Comment brancher un détecteur de mouvement 2 fils ?
Un détecteur de mouvement 2 fils se branche généralement à la place d’un interrupteur simple : un fil amène la phase, l’autre repart vers la lampe. Coupez le disjoncteur, vérifiez l’absence de tension au VAT, identifiez les conducteurs, puis respectez strictement les bornes indiquées par la notice.
- Coupez l’alimentation du circuit éclairage au tableau, sans vous fier au seul interrupteur.
- Contrôlez l’absence de tension avec un VAT adapté avant de toucher les fils.
- Repérez la phase d’arrivée et le retour lampe, car le détecteur s’insère entre alimentation et charge, sans neutre dans la boîte.
- Raccordez L et la borne charge selon la notice pour réussir le branchement detecteur de mouvement 2 fils.
- Remettez sous tension, testez le déclenchement des lampes et coupez aussitôt en cas d’échauffement, clignotement anormal ou doute.
Schéma de branchement détecteur de mouvement : phase, retour lampe et lampes
Le schéma le plus courant relie la phase d’arrivée à l’entrée du détecteur, puis la sortie du détecteur au retour lampe. La lampe conserve son neutre au circuit d’éclairage. Avec plusieurs lampes, elles se raccordent généralement côté charge, sous réserve de respecter la puissance maximale et le même circuit. En pratique, le schema branchement détecteur de mouvement se lit ainsi : alimentation → détecteur → lampe. Pour une lampe unique, le câblage reste lisible. Pour deux lampes ou plus, le branchement détecteur de mouvement avec plusieurs lampes se fait en parallèle côté charge, jamais au hasard. En rénovation, les couleurs de fils peuvent mentir : identification par mesure, pas par supposition.
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Phase | Alimente le détecteur | Couper et contrôler avant tout branchement |
| Retour lampe | Envoie la phase commandée vers les lampes | Respecter la charge admise par la notice |
| Lampe LED | Éclairage commandé automatiquement | Vérifier compatibilité, scintillement possible |
| Notice fabricant | Valide le câblage du modèle | Se référer à Schneider Electric France ou au fabricant concerné |

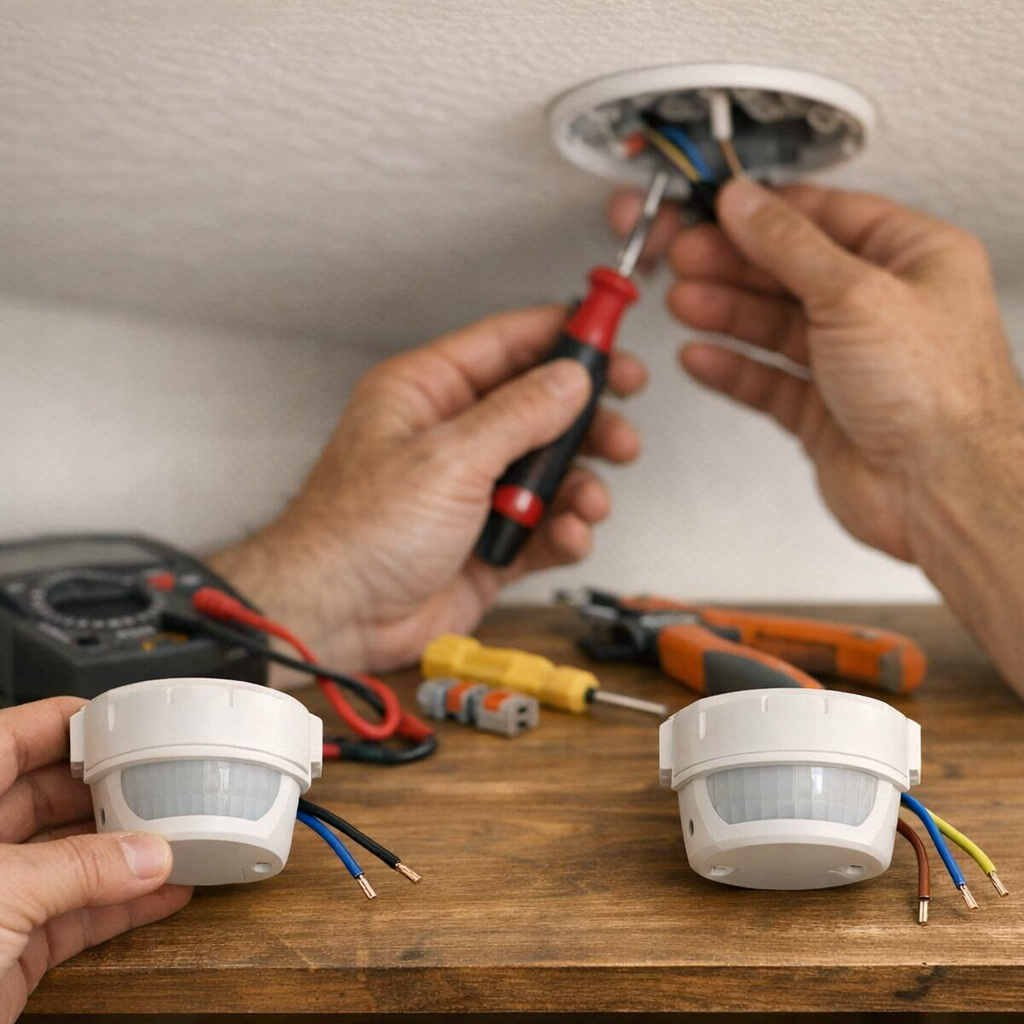

Détecteur 2 fils ou 3 fils : lequel choisir pour éviter les problèmes ?
Le détecteur 2 fils est pratique en rénovation car il remplace souvent un interrupteur sans tirer de neutre. Le détecteur 3 fils est généralement plus stable, notamment avec les LED, car il dispose d’une alimentation dédiée. Le bon choix dépend des fils disponibles, des lampes et de la notice fabricant. C’est le tri utile.
Cas pratiques : interrupteur, extérieur, LED qui clignote et mauvais déclenchements
Les difficultés les plus fréquentes concernent le montage avec interrupteur, l’éclairage extérieur, les LED qui clignote et les déclenchements intempestifs. Avant de modifier le câblage, il faut vérifier la compatibilité du détecteur, l’indice de protection IP en extérieur, l’orientation du capteur et la puissance totale des lampes. Le branchement détecteur de mouvement en parallèle avec interrupteur sert souvent à forcer l’allumage, mais il demande un schéma clair : selon le circuit, un télérupteur ou un modèle 3 fils sera plus propre. Ne pontez pas au hasard. Pour une lampe extérieure, la mention lampe extérieur ne suffit pas : cherchez un indice de protection IP adapté et orientez le capteur infrarouge loin des branches, vitrages, routes ou sorties d’air chaud. Plusieurs lampes peuvent aider si la puissance reste dans la plage du fabricant. Côté réglage détecteur, ajustez temporisation, seuil crépusculaire et sensibilité : un détecteur de présence trop sensible voit tout, surtout dehors.
Questions fréquentes
Comment brancher une lampe avec detecteur de mouvement ?
Pour brancher une lampe avec détecteur de mouvement, coupez l’alimentation au disjoncteur et vérifiez l’absence de tension. Le plus courant : phase d’arrivée sur L du détecteur, retour lampe sur L’ ou LOAD, neutre directement vers la lampe, terre vers le luminaire. Sur un modèle 2 fils, il se met généralement en série sur la phase, selon la notice fabricant.
Comment brancher un interrupteur Detecteur de présence ?
Un interrupteur détecteur de présence se branche souvent à la place d’un interrupteur classique, mais seulement si le câblage est compatible. Avec neutre disponible, raccordez phase sur L, neutre sur N et sortie vers la lampe sur L’/LOAD. Sans neutre, choisissez un détecteur 2 fils prévu pour cet usage. En cas de doute, faites valider par un électricien.
Comment brancher un detecteur de mouvement 2 fils ?
Avant toute intervention, coupez le courant. Un détecteur de mouvement 2 fils se branche généralement en série sur le conducteur de phase, comme un interrupteur : un fil reçoit la phase d’alimentation, l’autre repart vers la lampe. Le neutre reste raccordé directement au luminaire. Attention aux LED : certains détecteurs 2 fils provoquent scintillement ou veille résiduelle si la charge n’est pas compatible.
Comment raccorder detecteur mouvement ?
Pour raccorder un détecteur de mouvement, identifiez d’abord les bornes indiquées sur l’appareil : L pour la phase, N pour le neutre, L’/OUT/LOAD pour le retour lampe. Raccordez ensuite la terre au luminaire si elle est prévue, pas forcément au détecteur. Respectez la notice, les sections de fils et l’indice IP si l’installation est extérieure.
comment brancher un détecteur de mouvement 2 fils
Pour brancher un détecteur de mouvement 2 fils, ne cherchez pas de borne neutre : ce type de détecteur s’insère sur la phase coupée. En pratique, l’arrivée phase va sur une borne, la sortie va vers la lampe. Le neutre de la lampe reste commun au circuit. Vérifiez toujours la compatibilité avec la puissance et le type de lampes.

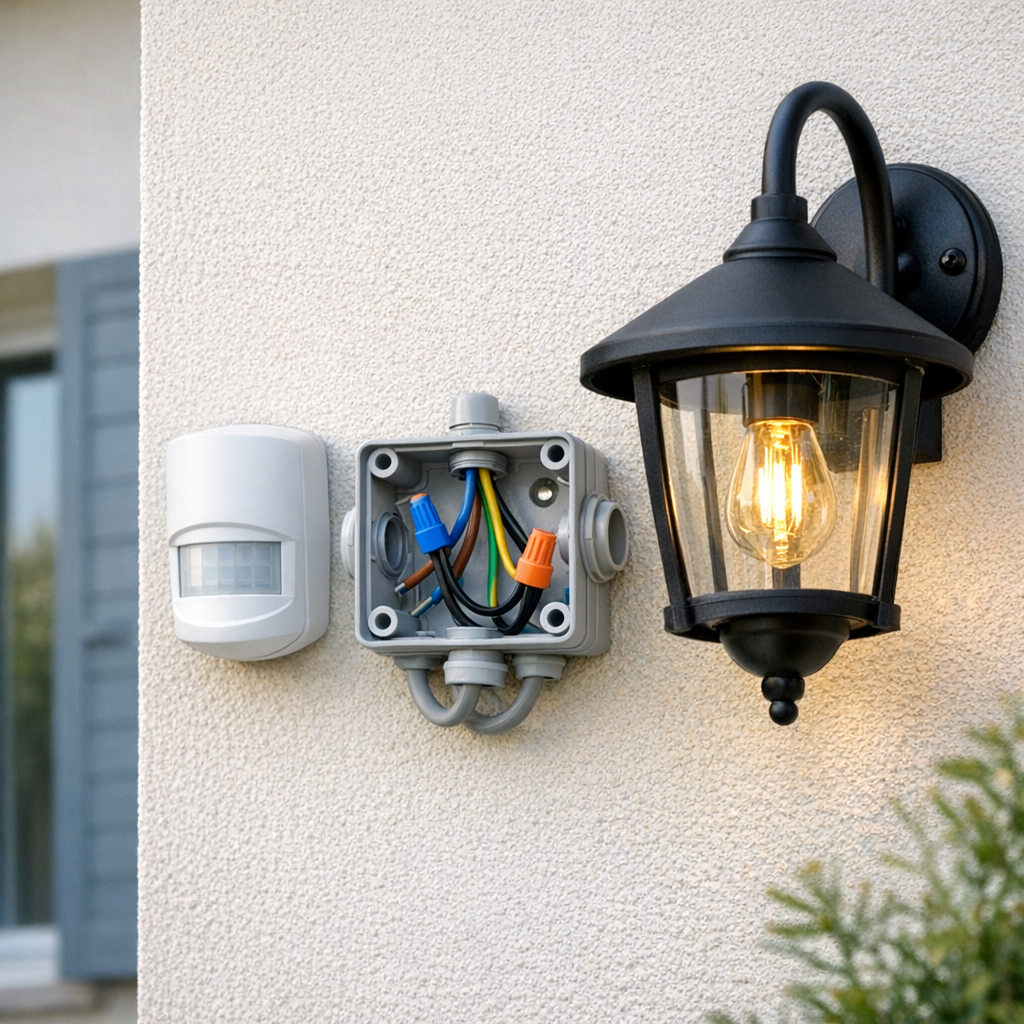

comment brancher un détecteur de mouvement sur une lampe extérieur
Pour brancher un détecteur de mouvement sur une lampe extérieure, utilisez un matériel adapté dehors, avec un indice IP cohérent avec l’exposition. Coupez le courant, placez la phase sur L, le neutre sur N si nécessaire, puis le retour lampe sur OUT/LOAD. Les connexions doivent rester dans une boîte étanche. La NF C 15-100, publiée par l’AFNOR, est la référence française d’installation électrique.
Comment déjouer un détecteur de mouvement ?
Je ne peux pas expliquer comment déjouer un détecteur de mouvement ou contourner un dispositif de sécurité. Si vous êtes propriétaire ou responsable du site, la bonne démarche est de désactiver temporairement l’équipement via la commande prévue, le paramétrage, ou l’installateur. Pour éviter les déclenchements intempestifs, réglez plutôt sensibilité, orientation, temporisation et zones masquées.
Comment installer un détecteur de mouvement sur un lampe extérieure ?
Pour installer un détecteur de mouvement sur une lampe extérieure, choisissez un emplacement qui couvre le passage sans viser directement route, végétation mobile ou source de chaleur. Fixez-le à la hauteur recommandée par la notice, puis réalisez le branchement hors tension. Après remise sous tension, ajustez durée d’allumage, seuil crépusculaire et portée de détection.
Pour un branchement fiable, commencez par identifier la phase et le retour lampe, puis comparez votre câblage au schéma du fabricant avant de serrer les bornes. Si la lampe LED scintille, si plusieurs lampes sont commandées ou si vous trouvez un neutre absent là où la notice l’exige, ne forcez pas le montage 2 fils. Appuyez-vous sur la notice et, pour une installation fixe, sur les références NF C 15-100 éditées par l’AFNOR ; en cas de doute, contactez un électricien qualifié.
