Le branchement d’un interrupteur à détecteur de mouvement consiste à alimenter le détecteur en phase, puis à envoyer son retour vers la lampe, avec neutre si le modèle l’exige. Coupez le courant, vérifiez l’absence de tension et suivez toujours les bornes indiquées par la notice fabricant.
Un remplacement d’interrupteur paraît simple jusqu’au moment où la boîte ne contient que deux fils et aucun neutre visible. C’est l’un des cas les plus fréquents sur le terrain : le détecteur choisi demande une borne N, mais l’installation existante ne l’amène pas au point de commande. L’équipe Sateg Protection aborde ce branchement avec une priorité claire : comprendre le circuit avant de raccorder. Phase, retour lampe, neutre, marche forcée, va-et-vient ou détecteur deux fils ne se traitent pas de la même manière. Un bon diagnostic évite les déclenchements aléatoires, les lampes qui restent allumées et les raccordements dangereux.
Avant le branchement : reconnaître les fils, les bornes et le détecteur adapté
Avant de brancher un détecteur de mouvement avec interrupteur, coupez le courant au disjoncteur, puis identifiez la phase, le neutre éventuel, le retour lampe et la terre. Ne sautez jamais cette étape. Le choix du détecteur dépend surtout de la présence du neutre dans la boîte d’encastrement et du type de commande manuelle à conserver.
Schéma de câblage d’un détecteur de mouvement avec interrupteur simple
Le montage le plus courant consiste à alimenter le détecteur en phase et neutre, puis à envoyer sa sortie vers le retour lampe. L’interrupteur peut être remplacé par le détecteur si les conducteurs nécessaires sont disponibles, ou conservé selon le rôle voulu : coupure, marche forcée ou commande mixte. Vérifiez la boîte murale. Si elle contient phase, neutre et retour lampe, le détecteur 3 fils est adapté : phase sur L, neutre sur N, sortie détectée vers le luminaire. C’est le cas idéal. Ce schéma câblage détecteur de mouvement reste proche d’un schéma électrique classique, mais la présence du neutre conditionne le branchement. Si la boîte ne contient que phase et retour lampe, situation fréquente sur un interrupteur simple ancien, deux options dominent : utiliser un détecteur sans neutre compatible avec la charge, notamment avec un luminaire LED, ou faire ajouter un neutre par un professionnel. Un détecteur 2 fils peut fonctionner en série avec la lampe, mais il est moins souple et certaines LED peuvent scintiller, comme le rappelle la source « Branchement de détecteur de mouvement avec… » de 2025. La terre électrique ne se raccorde pas au détecteur, sauf indication fabricant ; elle doit toutefois rester continue dans le circuit si elle est présente.
Comment brancher un détecteur de mouvement avec interrupteur de marche forcée
Pour une marche forcée, l’interrupteur ne remplace pas le détecteur : il le contourne ou impose l’allumage selon le câblage choisi. Le principe consiste à alimenter le luminaire soit par la sortie automatique du détecteur de mouvement avec interrupteur, soit par une commande manuelle prévue pour cet usage.
- Coupez l’alimentation au tableau, puis vérifiez l’absence de tension avec un appareil adapté.
- Repérez la phase permanente, le neutre éventuel et le retour lampe avant tout branchement interrupteur.
- Raccordez le détecteur selon sa notice : phase sur L, neutre sur N si présent, sortie vers le luminaire.
- Ajoutez l’interrupteur de marche forcée selon le schéma fabricant, souvent en parallèle de la sortie ou via une entrée dédiée.
- Rétablissez l’alimentation, testez détection, temporisation, extinction et allumage manuel.

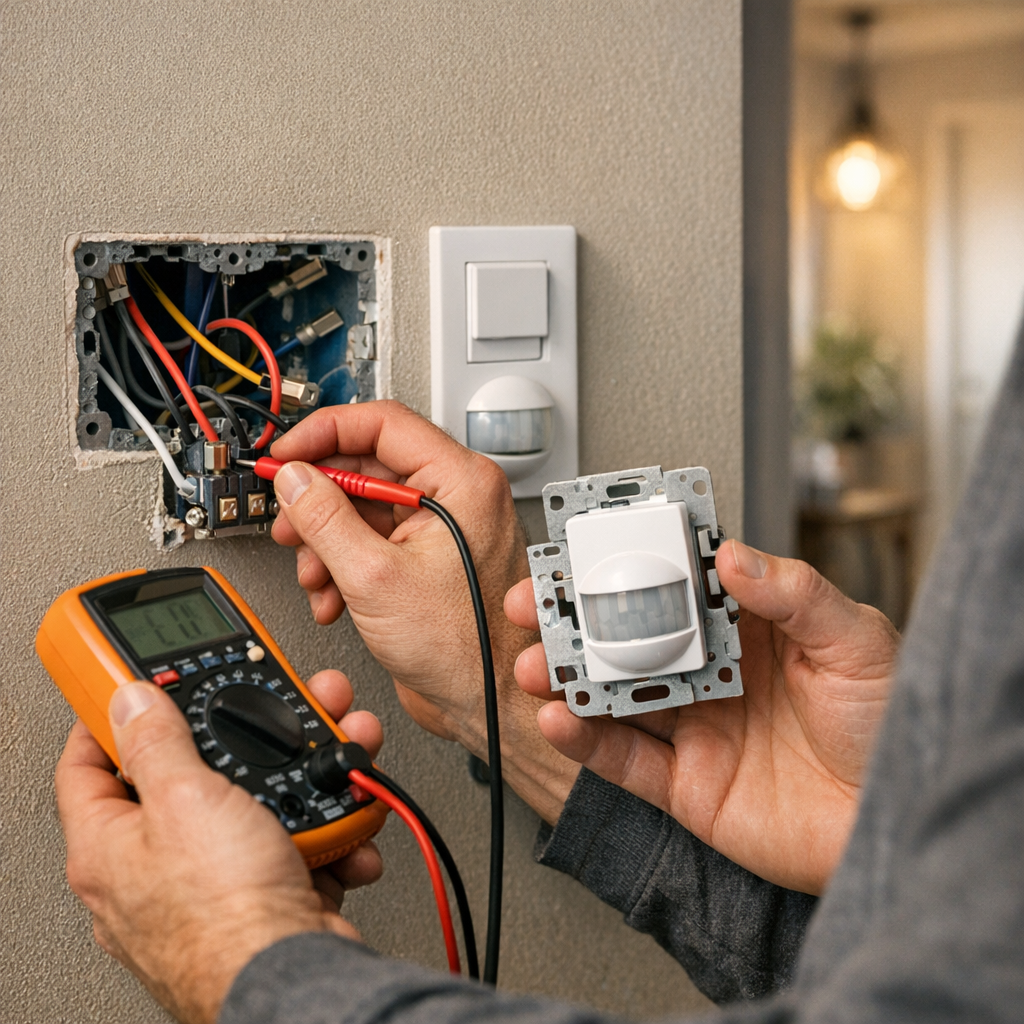

Va-et-vient, 2 fils ou 3 fils : choisir le bon montage et diagnostiquer les symptômes
Un détecteur peut cohabiter avec un va-et-vient, mais le câblage dépend des navettes, de la phase et du retour lampe. Le détecteur 3 fils reste souvent plus stable ; le détecteur 2 fils peut gêner certaines LED ou faibles charges, comme le rappelle Branchement de détecteur de mouvement avec…
| Situation | Fils nécessaires | Avantage | Limite | Symptôme typique | Solution à vérifier |
|---|---|---|---|---|---|
| Détecteur 3 fils avec neutre | Phase, neutre, retour lampe | Alimentation stable du détecteur PIR | Neutre absent dans certaines boîtes | Absence de détection | Repérer L, N et retour lampe |
| Détecteur 2 fils sans neutre | Phase et retour lampe | Remplace parfois un interrupteur simple | Moins compatible faibles charges | LED qui clignote | Tester charge minimale ou module adapté |
| Circuit va-et-vient existant | Phase, navettes électriques, retour lampe selon emplacement | Conserve deux points de commande | Pas de schéma universel | Détecteur qui reste allumé | Identifier L1 L2 interrupteur et commun |
Tests après branchement : réglages et checklist de diagnostic sécurité
Après le branchement, testez l’allumage manuel, la détection automatique, l’extinction par temporisation et le comportement de nuit si un seuil crépusculaire existe. Le bon diagnostic branchement vérifie aussi l’orientation du capteur PIR, la compatibilité de la lampe, l’absence d’échauffement et de clignotement LED.
- Remettez le courant, puis contrôlez le déclenchement à distance normale en traversant la zone couverte par le détecteur.
- Ajustez TIME pour obtenir une durée d’allumage utile, sans laisser l’éclairage fonctionner trop longtemps.
- Réglez LUX pour choisir le seuil jour/nuit, puis SENS pour limiter toute fausse détection.
- Testez la marche forcée, l’arrêt manuel éventuel et le retour au mode automatique après action sur l’interrupteur.
- En éclairage extérieur, vérifiez l’indice IP, l’orientation hors chaleur, pluie directe et végétation mobile.
Questions fréquentes
Comment brancher un interrupteur à un détecteur de mouvement ?
Coupez d’abord l’alimentation au disjoncteur. En général, la phase arrive sur L du détecteur, le neutre sur N si le modèle l’exige, puis la sortie L’, OUT ou LOAD repart vers la lampe. L’interrupteur peut alimenter le détecteur ou servir de marche forcée selon le schéma. Vérifiez toujours la notice fabricant et la NF C 15-100.
Peut-on brancher un détecteur de mouvement avec interrupteur ?
Oui, c’est possible, mais le branchement dépend de l’usage voulu. Un interrupteur en série coupe totalement le détecteur. Un interrupteur en parallèle de la sortie permet souvent une marche forcée de la lampe. Certains détecteurs intègrent déjà cette fonction. Je conseille de suivre le schéma fourni et de vérifier la compatibilité avec la charge LED.
Comment brancher les fils L1 et L2 d’un interrupteur ?
Sur beaucoup d’interrupteurs, L est la phase commune, tandis que L1 et L2 sont des sorties commandées, notamment pour un va-et-vient ou un double allumage. Pour un simple éclairage, la phase arrive sur L et le retour lampe part souvent de L1. Les repères varient selon les fabricants : la notice reste prioritaire.
Comment connecter correctement un détecteur de mouvement ?
Identifiez d’abord les bornes : L pour la phase, N pour le neutre, et L’, A, OUT ou LOAD pour le retour vers la lampe. Respectez la puissance maximale, le type de charge et l’indice de protection en extérieur. Après branchement, réglez temporisation, seuil de luminosité et sensibilité. En cas de doute, faites contrôler l’installation.
Faut-il obligatoirement un neutre pour brancher un détecteur de mouvement ?
Pas toujours. Certains détecteurs deux fils fonctionnent sans neutre au niveau de l’appareil, mais ils ne conviennent pas à toutes les lampes, surtout LED. Les modèles trois fils demandent généralement phase, neutre et retour lampe. Avant d’acheter ou de brancher, vérifiez le câblage disponible dans la boîte et les exigences indiquées par le fabricant.
Pourquoi une lampe LED clignote après l’installation d’un détecteur ?
Le clignotement vient souvent d’un courant résiduel, d’un détecteur sans neutre, d’une charge LED trop faible ou d’une incompatibilité variateur/détecteur. Il peut aussi provenir d’un mauvais branchement du retour lampe. Les solutions possibles sont un détecteur de présence compatible LED, l’ajout d’un module compensateur prévu par le fabricant, ou la reprise du câblage par un professionnel.
Avant de brancher, identifiez les fils, lisez la notice du détecteur et vérifiez que le modèle correspond réellement à votre circuit. Si le neutre manque, si plusieurs interrupteurs commandent le même éclairage ou si le câblage ne correspond pas aux schémas, l’intervention d’un électricien reste la solution la plus sûre. Pour un local professionnel ou collectif, appuyez-vous aussi sur les références officielles NF et AFNOR pertinentes.
