Un schéma de serrure représente le trajet entre l’organe de commande, le mécanisme et le verrouillage d’une porte. Il permet d’identifier la clé ou la poignée, le cylindre, le fouillot, le pêne, la gâche, la têtière et le coffre afin de mesurer, diagnostiquer ou décrire une panne sans démontage risqué.
Une clé tourne dans le vide, une poignée descend sans ouvrir ou un pêne frotte dans la gâche : ces trois symptômes visuels suffisent souvent à orienter le diagnostic. Chez Sateg Protection, nous lisons d’abord la porte avant de toucher au mécanisme : type de serrure, sens d’ouverture, position de la têtière, entraxe, axe et état de la gâche. Un bon schéma de serrure sert alors de carte pour nommer les pièces, éviter les achats incompatibles et préparer un échange clair avec un serrurier ou un fournisseur. Ces repères restent pédagogiques : ils n’expliquent aucune méthode d’effraction.
Schéma serrure : comprendre le trajet clé, cylindre, pêne et gâche
Le schéma d’une serrure sert à visualiser le mouvement entre l’organe de commande, le mécanisme et le verrouillage. La clé entraîne le cylindre, puis le panneton, pour déplacer le pêne dans la gâche. À l’extérieur, on repère surtout la têtière, la poignée, le coffre et parfois le cylindre. C’est le trajet utile.

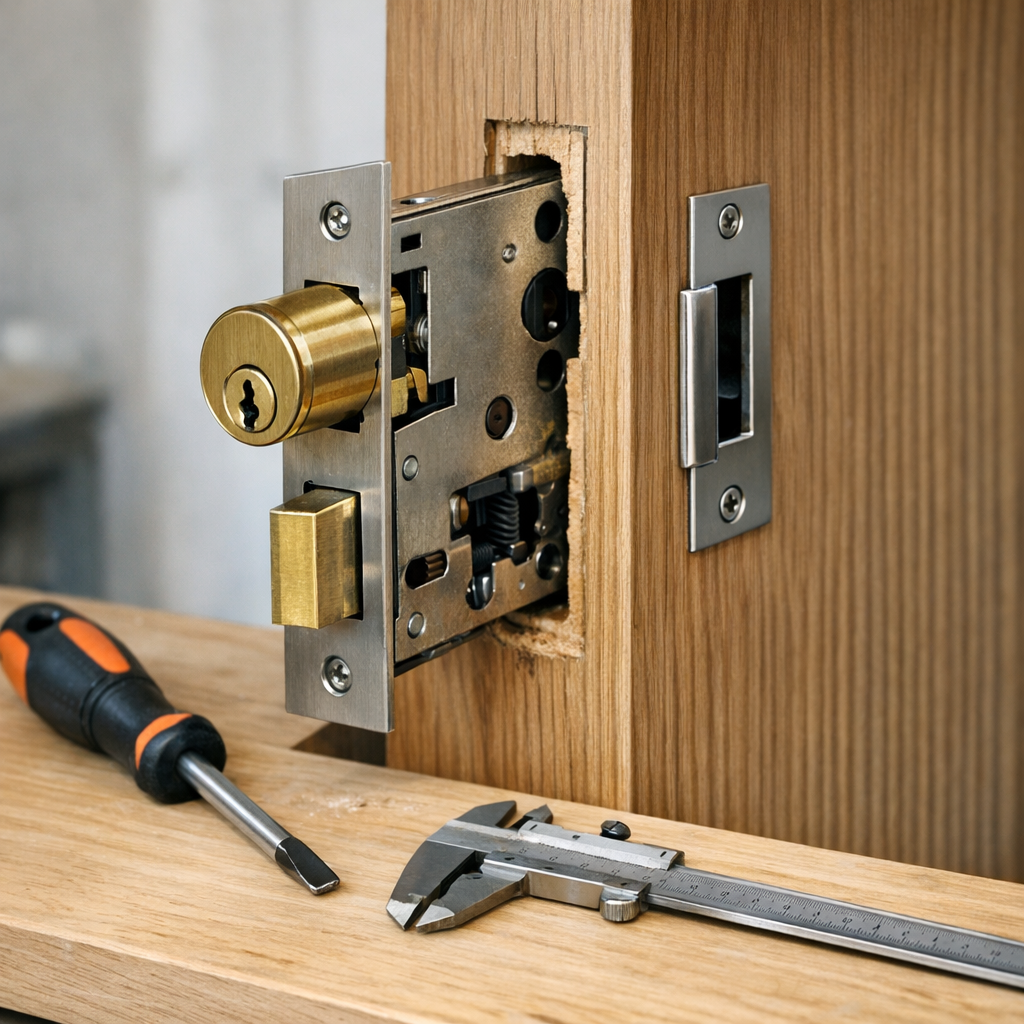

Les pièces à reconnaître sans démonter : coffre, fouillot, pêne, gâche, têtière
Pour identifier une serrure, commencez par les éléments visibles : la têtière sur le chant, le pêne qui sort, la gâche fixée au dormant, la poignée reliée au fouillot et, selon le modèle, le cylindre. Le coffre reste caché, mais sa forme se devine par la pose.
- Le pêne demi-tour est la pièce biseautée qui claque quand on ferme la porte intérieure sans tourner la clé.
- Le pêne dormant avance en ligne droite quand on verrouille, réponse simple à « qu'est-ce que le pêne d'une serrure ».
- La gâche reçoit le pêne dans le dormant : porte ouverte, vérifiez son alignement, ses vis et les traces de frottement.
- La têtière est la plaque longue visible sur le chant ; elle donne des indices utiles sur la composition serrure.
- Le fouillot est le carré entraîné par la poignée, donc l’un des éléments d'une serrure de porte à contrôler sans ouvrir le mécanisme.
Diagnostic visuel par symptôme : clé qui tourne, poignée molle ou pêne qui frotte
Le symptôme guide souvent le diagnostic serrure : une clé qui tourne dans le vide évoque un cylindre ou un panneton désaccouplé ; une poignée molle renvoie au fouillot ou au ressort ; un pêne qui frotte pointe vers la gâche, l’alignement de porte ou un portail métallique déformé.
- Testez la serrure porte ouverte : si une serrure bloquée redevient souple, cherchez côté bâti, gâche ou affaissement.
- Observez la sortie du pêne sans forcer la clé, puis comparez ce mouvement au schéma et au vocabulaire de la serrure.
- Comparez l’alignement avec la gâche, surtout sur un portail métallique où le vantail peut travailler avec le temps.
- Vérifiez la poignée, le carré, le fouillot et le ressort avant de chercher comment démonter l'intérieur d'une serrure.
- Décidez ensuite : nettoyage sec, réglage de gâche, remplacement du cylindre, ou changement complet si le mécanisme serrure portail est usé.

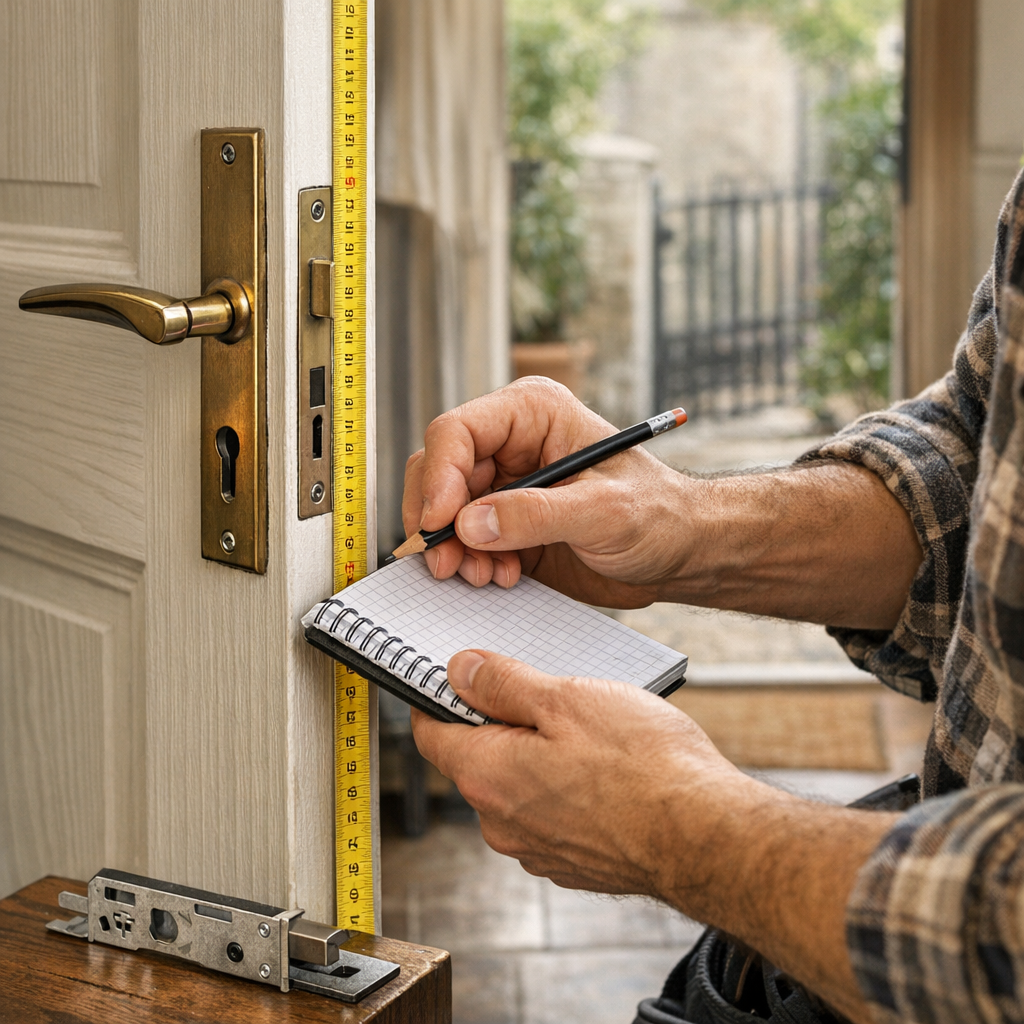

Avant de remplacer : mesures à relever pour porte intérieure, entrée ou portail
Avant d’acheter une serrure, relevez les mesures vérifiables sans ouvrir le coffre : entraxe, axe de serrure, largeur de têtière, sens d’ouverture, longueur du cylindre européen et type de pêne. Ces repères évitent les incompatibilités fréquentes entre porte intérieure, porte d’entrée et portail métallique.
| Repère à mesurer | Utilité terrain | Fourchettes usuelles à vérifier | Source à citer |
|---|---|---|---|
| Entraxe et carré de poignée | Aligner poignée, clé et béquille. | Entraxe souvent autour de 70 à 92 mm ; carré de poignée 7 ou 8 mm selon modèles. | Fiche produit fabricant ou distributeur : Thirard, Assa Abloy, Bricozor, Bricoman. |
| Axe de serrure | Éviter un coffre trop profond ou mal centré. | À relever depuis le bord extérieur de la têtière jusqu’au centre du carré ou du cylindre. | Schéma fabricant de la serrure concernée. |
| Têtière, sens, type de pêne | Vérifier feuillure, main d’ouverture et verrouillage. | Largeur/hauteur exactes ; pêne demi-tour, dormant ou rouleau à confirmer. | Fiche technique porte, portail ou serrure. |
| Cylindre européen | Adapter la longueur côté intérieur et extérieur. | Mesurer chaque côté séparément, surtout sur porte d’entrée épaisse. | Notice fabricant du cylindre européen. |
Types de serrures : guide de reconnaissance pratique, de l’encastrée à l’ancienne
Une serrure encastrée disparaît dans l’épaisseur de la porte ; une serrure en applique reste visible ; une serrure 3 points commande plusieurs pênes ; une serrure ancienne peut fonctionner à gorge ou à pompe. Le bon choix dépend moins du vocabulaire que de la porte observée et du niveau d’usage.
Questions fréquentes
Comment est fait l'intérieur d'une serrure ?
L’intérieur d’une serrure réunit généralement un cylindre ou barillet, un rotor, des goupilles ou mécanismes équivalents, un panneton, un pêne demi-tour et parfois un pêne dormant. Le tout est logé dans un coffre fixé sur la porte. Un schéma de serrure sert surtout à repérer ce vocabulaire et comprendre quel élément commande l’ouverture ou la condamnation.
Qu'est-ce que le pêne d'une serrure ?
Le pêne est la pièce mobile qui sort du coffre pour s’engager dans la gâche fixée au dormant ou au poteau. Le pêne demi-tour maintient la porte fermée sans verrouillage complet ; le pêne dormant assure la condamnation à la clé. Sur un portail, il doit être bien aligné pour éviter frottements et blocages.
Comment est constituée une serrure ?
Une serrure est constituée d’un organe de commande, comme une clé, une béquille ou un bouton ; d’un mécanisme interne, cylindre ou serrure à gorges ; d’un coffre ; d’un ou plusieurs pênes ; et d’une gâche. Selon le modèle, s’ajoutent une têtière, un fouillot, des tringles multipoints ou une plaque de propreté côté porte.
Comment démonter l'intérieur d'une serrure ?
Pour démonter l’intérieur d’une serrure, travaillez porte ouverte et sans forcer. Retirez les poignées et plaques, dévissez la vis de cylindre sur la tranche, puis sortez le barillet en tournant légèrement la clé. Photographiez chaque étape et conservez les vis. Si la serrure résiste, est blindée ou assure une issue sensible, faites intervenir un professionnel.
Comment changer une serrure de portail en fer ?
Pour changer une serrure de portail en fer, identifiez d’abord le type de pose : en applique, encastrée ou à souder/visser. Mesurez l’axe, l’entraxe, la têtière et le sens d’ouverture. Déposez l’ancienne serrure, contrôlez l’alignement avec la gâche, puis installez un modèle compatible. En cas de soudure, corrosion ou portail motorisé, privilégiez un serrurier ou métallier.
Quels sont les types de serrures ?
Les principaux types de serrures sont la serrure en applique, visible sur la porte ; la serrure à larder, encastrée dans le chant ; la serrure carénée ; la serrure monopoint ou multipoints ; et les modèles à clé, à code, électroniques ou connectés. On distingue aussi les mécanismes à cylindre, à gorges et les anciennes serrures à garnitures.
Comment réparer la serrure d'un portail ?
Pour réparer la serrure d’un portail, commencez par vérifier l’alignement du pêne et de la gâche, fréquent après un affaissement ou une dilatation du métal. Nettoyez les saletés, retirez la rouille superficielle et lubrifiez avec un produit adapté aux serrures, sans excès. Si le cylindre tourne dans le vide, si une pièce est cassée ou si la clé force, remplacez l’élément défectueux.
Comment fonctionne une vieille serrure ?
Une vieille serrure fonctionne souvent avec des garnitures ou des gorges. La clé possède une forme découpée qui contourne les obstacles internes ou soulève des pièces à la bonne hauteur, permettant au pêne de coulisser. Le mécanisme est plus visible et mécanique qu’un cylindre moderne. Un schéma de serrure ancienne aide à identifier clé, coffre, pêne, ressorts et gâche.
Avant d’acheter une serrure, de déposer un coffre ou d’appeler un professionnel, commencez par relever les repères visibles : cylindre, pêne, têtière, gâche, axe, entraxe et type de pose. En cas de blocage, de porte d’entrée sécurisée ou de serrure ancienne, privilégiez un diagnostic sans forcer. Pour les exigences de résistance ou d’assurance, vérifiez les références NF, AFNOR ou APSAD indiquées sur les documents fabricants.
