Un branchement de détecteur de mouvement sans interrupteur consiste à alimenter le capteur en permanence, puis à envoyer une phase commandée vers la lampe lorsqu’un mouvement est détecté. Coupez le courant, identifiez L, N, retour lampe et terre, puis suivez la notice selon un montage 2, 3 ou 4 fils.
Une lampe extérieure qui reste éteinte après la pose vient souvent d’un retour lampe confondu avec le neutre. Pour un branchement détecteur de mouvement sans interrupteur, l’enjeu n’est pas seulement de raccorder trois fils : il faut comprendre quel conducteur alimente le capteur, lequel repart vers le luminaire et comment sécuriser la coupure au tableau. L’équipe Sateg Protection privilégie une approche simple : identifier les bornes L et N, vérifier la terre, lire la notice fabricant, puis choisir le schéma adapté au modèle 2 fils, 3 fils ou 4 fils, surtout en extérieur.
Comprendre le branchement d’un détecteur de mouvement sans interrupteur
Un branchement sans interrupteur alimente le détecteur de mouvement en permanence : la phase arrive sur L, le neutre sur N et le retour lampe repart vers le luminaire. Le capteur joue alors le rôle de commande automatique. Avant toute intervention, coupez le courant au tableau électrique et vérifiez l’absence de tension.
Schéma de câblage : détecteur 2 fils, 3 fils ou 4 fils
Le schéma de câblage dépend du nombre de fils disponibles et du modèle. En trois fils, le détecteur reçoit phase et neutre puis renvoie une phase commandée à la lampe. En deux fils, il remplace souvent un interrupteur existant. En quatre fils, une fonction auxiliaire peut exister.
| Type | Usage typique | Bornes à repérer | Avantage | Point de vigilance |
|---|---|---|---|---|
| Détecteur 2 fils | Rénovation, remplacement d’un interrupteur simple. | Entrée phase, sortie lampe. | Peu de câblage. | Compatibilité variable avec LED et faible charge. |
| Détecteur 3 fils | Branchement détecteur de mouvement 3 fils sans interrupteur. | Borne L, Borne N, sortie lampe. | Montage clair et stable. | Neutre obligatoire au point de raccordement. |
| Détecteur 4 fils | Branchement détecteur de mouvement 4 fils avec contact ou option. | L, N, sortie, fil auxiliaire. | Fonctions élargies. | Notice fabricant indispensable. |
Étapes de branchement d’un détecteur de mouvement sans interrupteur
Pour brancher un détecteur de mouvement sans interrupteur, travaillez hors tension, repérez phase, neutre, terre et retour lampe, puis raccordez chaque conducteur sur la borne indiquée par la notice. Si vous cherchez comment brancher proprement un détecteur sur un interrupteur, remettez le courant seulement après contrôle des serrages, isolement des fils inutilisés et fermeture d’une Boîte de dérivation adaptée.
- Coupez le disjoncteur du circuit éclairage, condamnez si possible l’accès au tableau, puis confirmez l’absence de tension avec un Vérificateur d’absence de tension, jamais avec un simple tournevis testeur.
- Repérez les fils électriques : phase d’arrivée, neutre, retour vers le Luminaire et Conducteur de protection, selon la notice et les principes de la NF C 15-100 publiée par l’AFNOR.
- Raccordez l’arrivée de phase sur la borne L et le neutre sur la borne N, puis serrez sans écraser le cuivre.
- Reliez la sortie du détecteur au retour lampe pour finaliser le branchement lampe détecteur, en isolant tout fil non utilisé dans un connecteur fermé.
- Traitez la terre selon le luminaire : un détecteur sans borne de terre peut être normal selon sa classe, mais ne supprimez jamais le conducteur de protection d’un appareil qui en a besoin, puis refermez et testez.
Cas fréquents : extérieur, prise, va-et-vient et branchement en parallèle

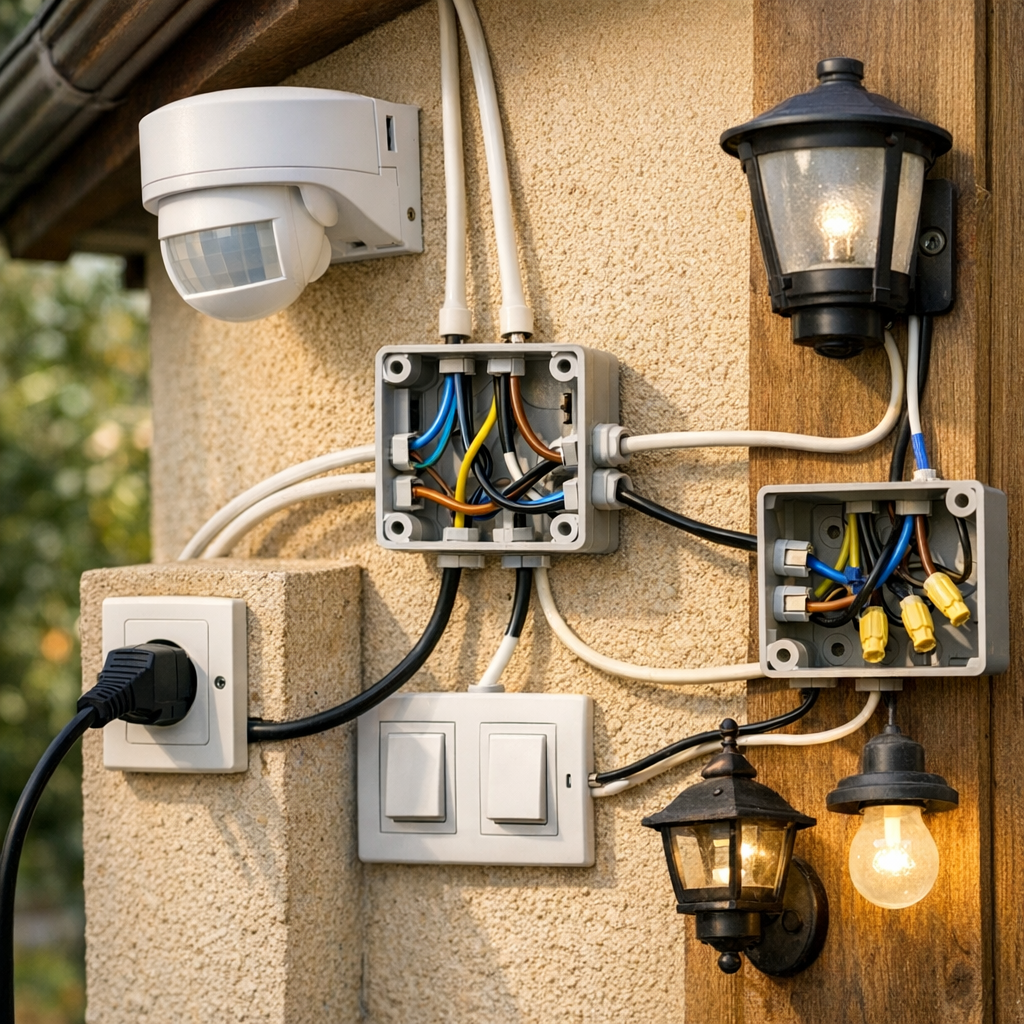

Les cas les plus fréquents concernent une lampe extérieure, un luminaire avec détecteur intégré, une prise commandée ou le remplacement d’un va-et-vient. Logique simple. Le point de raccordement change, pas le principe : éviter de mélanger deux circuits, de shunter une protection ou de dépasser la puissance admissible du détecteur.
Réglages, sécurité et dépannage après installation
Après branchement, les réglages de durée, sensibilité et seuil crépusculaire déterminent le confort réel. Si la lampe reste allumée, ne s’allume pas ou déclenche sans raison, contrôlez d’abord l’orientation, les bornes L/N/retour lampe, la charge connectée et les conditions extérieures avant d’incriminer le détecteur. Pour régler un détecteur de mouvement extérieur, ajustez la Temporisation, la Sensibilité et le Seuil crépusculaire, puis orientez le capteur PIR, ou Capteur infrarouge passif, hors des sources de chaleur. Testez après la tombée du jour. Si le détecteur reste allumé, cherchez une inversion de fils, un neutre absent, un mauvais retour lampe ou une LED incompatible avec la notice, notamment chez Schneider Electric. Pour réparer un détecteur de mouvement, vérifiez aussi l’étanchéité du boîtier et les déclenchements dus au vent, aux animaux ou à une bouche chaude. Coupez toujours l’alimentation. En cas d’installation ancienne, non repérée ou liée à un système de sûreté, faites intervenir un électricien pour préserver la sécurité électrique. Un détecteur d’éclairage ne remplace pas un détecteur d’alarme conforme aux Référentiels NF ou AFNOR adaptés.
Questions fréquentes
comment brancher un détecteur de mouvement sur une lampe extérieur
Pour brancher un détecteur de mouvement sur une lampe extérieure, coupez d’abord l’alimentation au tableau. En général, la phase arrive sur le détecteur, puis repart vers la lampe, avec le neutre commun selon le modèle. Respectez toujours la notice, l’indice IP extérieur et la NF C 15-100 publiée par l’AFNOR. En cas de doute, faites intervenir un électricien.
Comment brancher un détecteur de mouvement 2 fils ?
Un détecteur de mouvement 2 fils se branche généralement en série sur la phase, comme un interrupteur automatique. Il n’a souvent pas besoin de neutre, mais il doit être compatible avec la lampe utilisée, notamment LED. Coupez le courant, identifiez les fils avec un appareil adapté, puis suivez le schéma du fabricant. Ne forcez jamais un branchement non prévu.
Comment brancher un détecteur de mouvement sur une prise ?
Brancher un détecteur de mouvement sur une prise nécessite un équipement prévu pour cet usage : module intermédiaire, prise commandée ou détecteur avec sortie adaptée. Évitez les montages improvisés avec fils dénudés. Vérifiez la puissance maximale, la protection contre l’humidité et l’usage intérieur ou extérieur. Pour une installation fixe, référez-vous à la NF C 15-100.
comment brancher un détecteur de mouvement
Le branchement d’un détecteur de mouvement dépend du modèle : 2 fils, 3 fils, avec ou sans neutre. Le principe consiste à alimenter le détecteur, puis à envoyer la phase commandée vers la lampe ou l’appareil. Coupez le courant, lisez le guide fabricant, repérez phase, neutre et retour lampe, puis testez avant fermeture du boîtier.
comment brancher un détecteur de mouvement 3 fils
Un détecteur de mouvement 3 fils utilise généralement une phase d’alimentation, un neutre et une sortie phase commandée vers la lampe. Après coupure du courant, raccordez les fils selon les repères du bornier : L, N et sortie lampe, souvent notée L’ ou Load. Le code couleur aide, mais la vérification au testeur reste indispensable.
comment régler un détecteur de mouvement extérieur
Pour régler un détecteur de mouvement extérieur, ajustez d’abord l’orientation pour couvrir la zone utile sans viser la rue, les arbres ou une source de chaleur. Réglez ensuite la sensibilité, la durée d’allumage et le seuil de luminosité, souvent noté LUX. Faites plusieurs essais de nuit et de jour pour éviter les déclenchements intempestifs.
comment brancher un détecteur de mouvement 2 fils
Sur un détecteur de mouvement 2 fils, le branchement se fait le plus souvent sur le fil de phase coupé, sans neutre au boîtier. Ce type de détecteur peut être sensible aux faibles charges, en particulier avec certaines ampoules LED. Vérifiez la compatibilité indiquée dans le guide fabricant et remplacez le modèle si la lampe clignote.
comment réparer un détecteur de mouvement
Pour réparer un détecteur de mouvement, commencez par couper l’alimentation, puis vérifiez l’ampoule, le disjoncteur, les connexions, l’humidité et les réglages de temporisation ou de luminosité. Nettoyez aussi la lentille, car la poussière peut perturber la détection. Si le relais colle, si le boîtier est fissuré ou si l’électronique est défaillante, remplacez l’appareil.
Avant de remettre sous tension, vérifiez chaque fil, le serrage des bornes, l’indice de protection en extérieur et la cohérence avec la notice du fabricant. En cas de doute sur le neutre, la terre, un ancien va-et-vient ou une prise détournée, faites contrôler le circuit par un professionnel. Pour un éclairage automatique fiable, le bon réflexe reste simple : couper, identifier, brancher, tester, puis régler la durée, la luminosité et la sensibilité.
