Un schéma de serrure de porte intérieure représente le coffre encastré, la têtière, le fouillot de poignée, le pêne demi-tour et la gâche. Il sert à comprendre le fonctionnement, identifier une panne simple et relever les cotes avant de remplacer une serrure à larder.
Une poignée qui tourne dans le vide peut venir d’un fouillot usé, d’un ressort fatigué ou d’un simple mauvais alignement avec la gâche. Sans repère visuel, ces pièces se confondent vite, surtout sur une porte intérieure à serrure encastrée. L’équipe Sateg Protection privilégie une lecture mécanique simple : partir de la poignée, suivre le mouvement dans le coffre, puis vérifier ce qui entre réellement dans la gâche. Cette méthode aide à nommer les éléments, choisir une serrure compatible et distinguer un réglage accessible d’une intervention plus délicate.
Schéma d’une serrure de porte intérieure : lecture en 1 minute
Un schéma de serrure de porte intérieure montre le coffre encastré dans la porte, la têtière visible sur le chant, le fouillot relié à la poignée, le pêne demi-tour qui entre dans la gâche et, selon le modèle, un pêne dormant ou une condamnation pour verrouiller. Le trajet est simple. Quand la poignée tourne, son carré entraîne le fouillot dans le coffre ; le mécanisme rétracte le pêne demi-tour, libère la gâche, puis le ressort le repousse quand la porte revient contre le dormant.

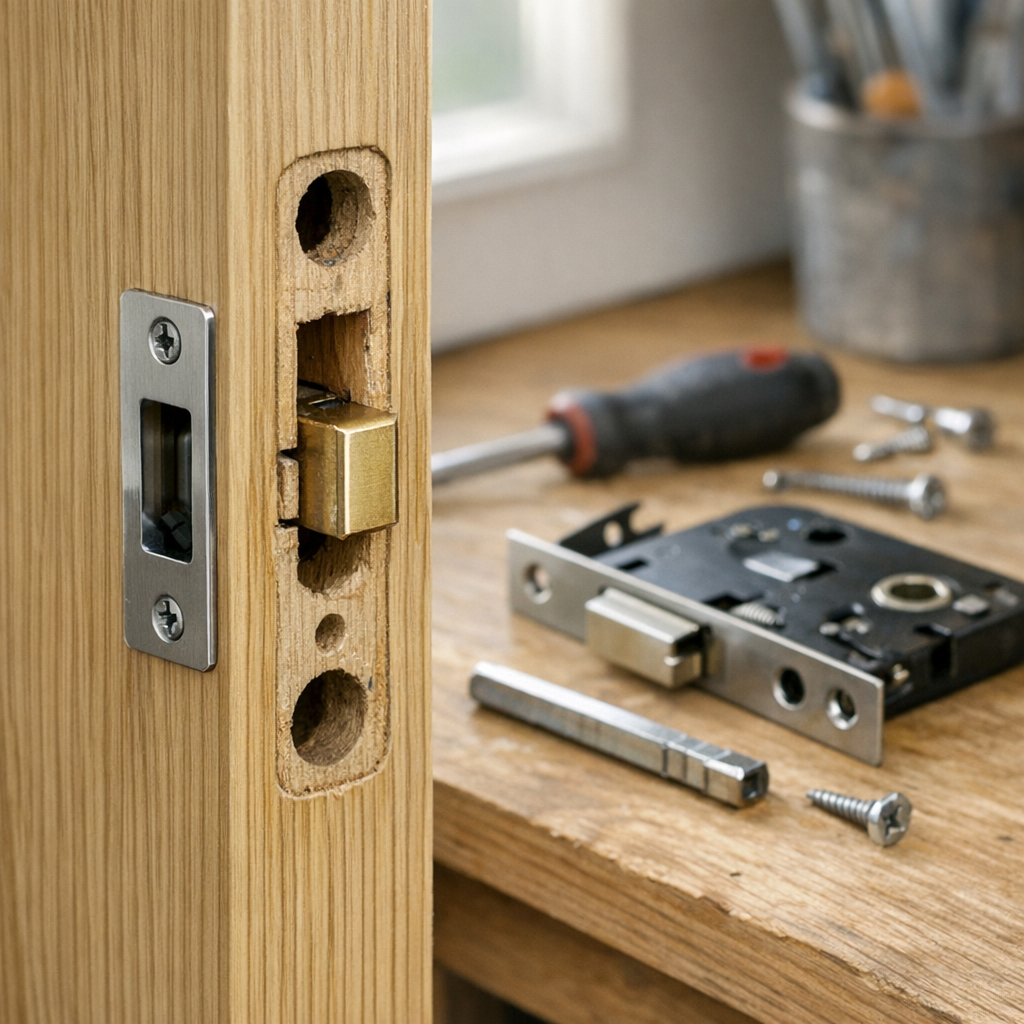

Les différents composants d’une serrure intérieure à reconnaître
Une serrure intérieure comprend généralement un coffre, une têtière, un fouillot, un carré de poignée, un pêne demi-tour, parfois un pêne dormant, une gâche et un système de condamnation ou de cylindre. Chaque pièce a son rôle. Elle commande l’ouverture, la fermeture ou le verrouillage.
- Coffre de serrure : boîtier logé dans la porte, ou posé en applique, qui regroupe le mécanisme interne.
- Têtière serrure : plaque visible sur le chant, traversée par le pêne et fixée par deux vis.
- Fouillot serrure : ouverture carrée où passe le carré de poignée, afin d’actionner le demi-tour.
- Pêne d’une serrure : pièce mobile, biseautée en demi-tour ou rectiligne en pêne dormant, qui avance vers la gâche.
- Gâche serrure : élément fixé sur l’huisserie, aligné avec la têtière, qui reçoit le pêne.
Comment fonctionne le mécanisme : poignée, clé, pêne et gâche
Quand on appuie sur la poignée, le carré entraîne le fouillot, qui rétracte le pêne demi-tour dans le coffre. La porte peut alors sortir de la gâche. Avec une clé, une condamnation ou un cylindre, un second mouvement bloque ou libère le pêne dormant selon le type de serrure. Pour comprendre le fonctionnement d’une serrure de porte intérieure, retenez que la fermeture par claquement ne verrouille pas vraiment : le ressort de rappel ramène la poignée de porte intérieure, puis le duo pêne et gâche retient simplement l’ouvrant fermé. C’est une tenue pratique, pas un blocage. Le verrouillage à clé ajoute une retenue volontaire : avec une clé de serrure intérieure ou un cylindre, la rotation commande le pêne dormant, qui ne rentre pas sous une simple poussée. Dans une salle d’eau, la condamnation vise surtout l’intimité ; elle se manœuvre côté intérieur et prévoit souvent un secours extérieur. Sur une serrure bec-de-cane classique, pas de goupilles. Elles concernent les cylindres : la bonne clé aligne les goupilles et autorise la rotation du mécanisme de serrure de porte.

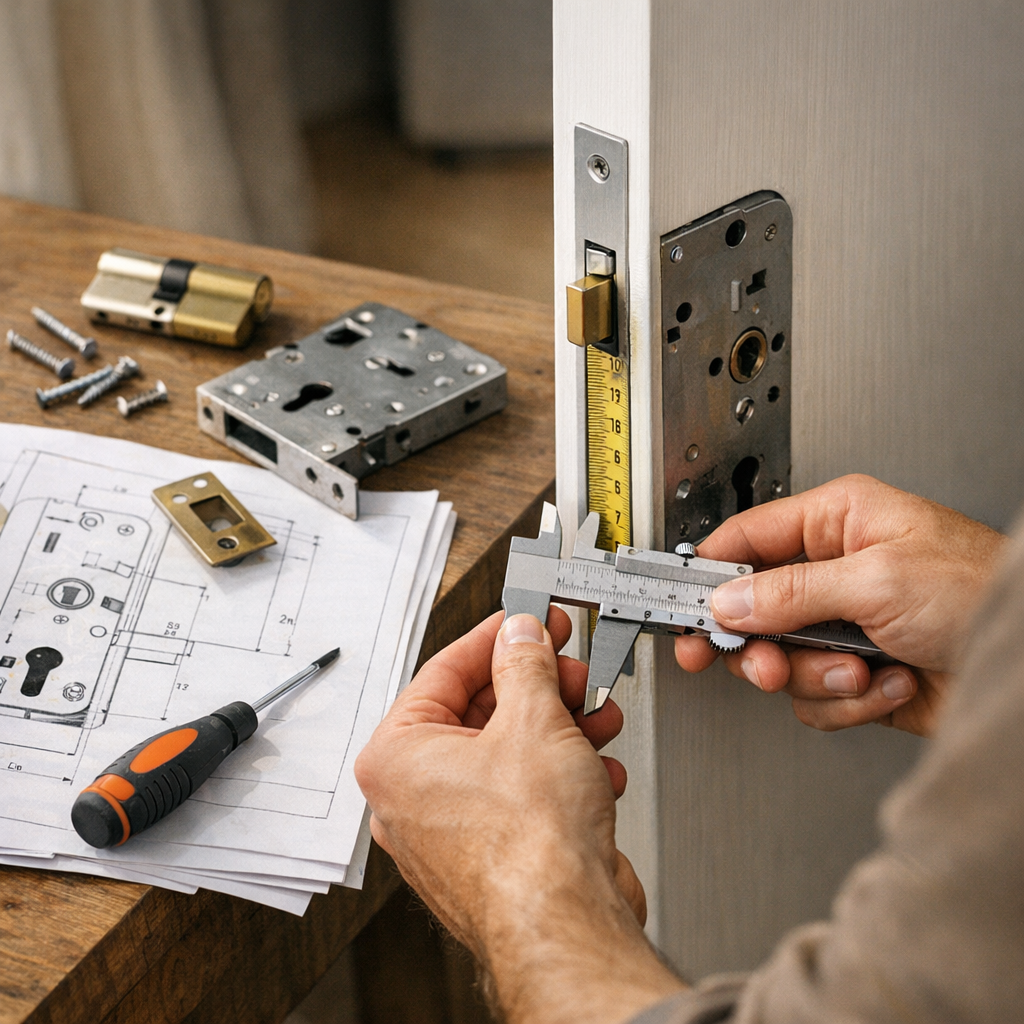

Choisir le bon modèle : cotes à relever et compatibilité par pièce
Avant d’acheter une serrure intérieure, il faut relever l’axe, l’entraxe, le sens d’ouverture, la largeur de têtière, l’épaisseur de porte et le carré 7 mm si présent. Le bon choix dépend aussi de la pièce : chambre, WC, salle de bain, bureau ou local technique. Une cote juste évite l’échange.
| Pièce | Besoin | Type recommandé | Points de vigilance et cotes à contrôler |
|---|---|---|---|
| Porte de chambre | Fermer sans usage intensif | Serrure à larder à clé L ou serrure bec-de-cane | Éviter le cylindre inutile ; vérifier axe serrure, entraxe serrure, têtière. |
| Porte de WC | Intimité avec secours extérieur | Serrure à condamnation | Contrôler carré, entraxe, voyant libre/occupé et sens d’ouverture. |
| Salle de bain | Condamnation simple | Serrure à condamnation | Prévoir déverrouillage extérieur ; contrôler têtière, axe et gâche. |
| Bureau | Limiter l’accès | Serrure à cylindre ou clé L | Mesurer épaisseur, axe serrure, entraxe serrure et dépassement du cylindre. |
| Local technique | Maintien ou passage fréquent | Serrure à rouleau ou bec-de-cane | Contrôler alignement de gâche, largeur de têtière et sens d’ouverture. |
Diagnostic rapide : serrure qui coince, pêne bloqué ou gâche décalée
Une serrure qui coince sur porte intérieure vient souvent d’un pêne encrassé, d’une poignée mal alignée, d’une gâche décalée ou d’un coffre usé. Porte ouverte, le diagnostic se fait sur le mouvement du pêne et le rappel de poignée. Porte fermée, agissez sans forcer pour éviter d’abîmer l’huisserie et la porte, et apprendre à débloquer la serrure en douceur.
Questions fréquentes
Comment réparer une serrure de porte intérieure ?
Pour réparer une serrure de porte intérieure, commencez par identifier la panne : poignée molle, pêne bloqué, clé qui force ou gâche décalée. Démontez la poignée, vérifiez le carré, le fouillot et les vis, puis nettoyez le mécanisme sans excès de lubrifiant. Si une pièce est cassée ou tordue, il faut souvent remplacer le boîtier de serrure.
Comment fonctionne une serrure 3 points ?
Une serrure 3 points verrouille la porte en trois zones : au niveau central, en haut et en bas, ou parfois latéralement. Quand la clé tourne, le mécanisme actionne plusieurs pênes reliés par une tringlerie. Ce système se rencontre surtout sur portes d’entrée ; sur une porte intérieure, une serrure simple à pêne demi-tour est plus courante.
C'est quoi le Fouillot ?
Le fouillot est la pièce carrée ou évidée située dans le boîtier de serrure, où passe le carré de la poignée. Quand vous abaissez la poignée, le carré fait tourner le fouillot, qui actionne le pêne demi-tour. Sur un schéma de serrure de porte intérieure, il se trouve généralement au centre du mécanisme.
Qu'est-ce que le pêne d'une serrure ?
Le pêne est la partie mobile qui sort de la serrure pour entrer dans la gâche fixée sur le bâti. Il maintient la porte fermée. Le pêne demi-tour se rétracte avec la poignée, tandis que le pêne dormant se manœuvre avec une clé ou un bouton. C’est un élément central à repérer sur tout schéma.
Comment est fait une serrure de porte ?
Une serrure de porte est composée d’un boîtier métallique, d’un fouillot pour la poignée, d’un ou plusieurs pênes, d’un ressort de rappel, d’une têtière visible sur le chant de la porte et parfois d’un cylindre. Sur une porte intérieure, le modèle est souvent plus simple, avec un bec-de-cane ou une condamnation.
Quels sont les différents éléments d'une serrure ?
Les principaux éléments d’une serrure sont le boîtier, la têtière, le fouillot, le carré de poignée, le pêne demi-tour, le pêne dormant, la gâche et, selon le modèle, le cylindre ou le bouton de condamnation. Pour lire un schéma de serrure de porte intérieure, il faut surtout repérer le trajet entre poignée, fouillot et pêne.
Comment est faite une serrure de porte ?
Une serrure de porte intérieure est faite autour d’un mécanisme encastré ou posé en applique. Le mouvement de la poignée entraîne le fouillot, puis libère le pêne qui rentre dans le boîtier. La gâche reçoit ce pêne dans le dormant. Ce guide de lecture aide à comprendre pourquoi un mauvais alignement peut bloquer la fermeture.
Comment réparer la gâche d'une serrure ?
Pour réparer la gâche d’une serrure, vérifiez d’abord l’alignement entre le pêne et l’ouverture de la gâche. Si la porte frotte ou a bougé, resserrez les paumelles, puis ajustez légèrement la gâche. Si le bois est abîmé, rebouchez les anciens trous, repercez proprement et revissez. Il faut éviter d’agrandir excessivement l’ouverture.
Avant d’acheter ou de démonter, relevez l’axe, l’entraxe, la largeur de têtière, le sens d’ouverture et le type de condamnation. Une serrure de porte intérieure se choisit surtout par compatibilité mécanique, pas seulement par aspect. Pour des locaux sensibles ou des accès professionnels, appuyez-vous sur les fiches fabricants et, si nécessaire, sur les référentiels reconnus comme NF, AFNOR ou APSAD ainsi que sur le schéma d'une serrure afin d’éviter une solution inadaptée.
