Un plan d'une serrure est un schéma qui situe les pièces d'une serrure de porte : cylindre, coffre, pêne, gâche, têtière et fouillot. Il permet surtout de relier la clé, la poignée et le verrouillage, puis de vérifier le sens de porte, l'axe et l'entraxe avant toute intervention.
Une poignée tourne dans le vide, le pêne reste sorti et le schéma trouvé en ligne ne ressemble pas toujours à votre serrure. Avant de démonter, il faut savoir lire les bons repères : sens d'ouverture, axe, entraxe, type de cylindre et position de la gâche. Cette lecture évite d'acheter une serrure incompatible ou de forcer une porte qui pourrait simplement être mal alignée. Chez Sateg Protection, nous abordons le plan comme un outil de dialogue : il aide à nommer les pièces, à préparer des mesures fiables et à échanger clairement avec un serrurier, sans remplacer la notice du fabricant ni les références NF ou AFNOR quand elles s'appliquent.
Plan d’une serrure : définition simple et lecture du schéma
Un plan d’une serrure est une représentation simplifiée du mécanisme qui montre où se trouvent le cylindre, le coffre, le pêne, la gâche, la têtière et le fouillot. Il sert à comprendre comment la clé, la poignée et la porte interagissent pour verrouiller ou déverrouiller l’accès.

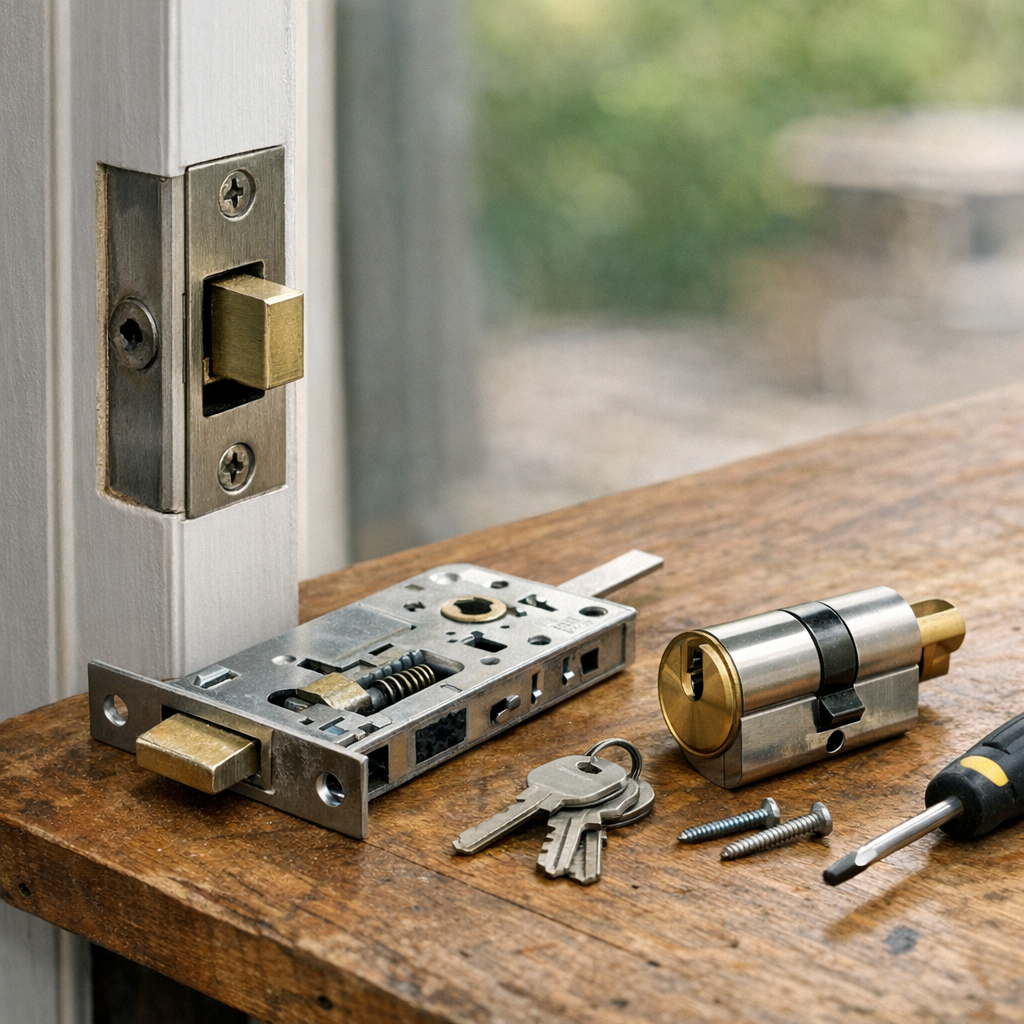

Composition d’une serrure de porte : les pièces à reconnaître
Une serrure de porte se compose généralement d’un coffre, d’un cylindre ou barillet, d’un fouillot, d’un pêne demi-tour, d’un pêne dormant, d’une têtière et d’une gâche. Chaque pièce a une fonction précise : recevoir la clé, transmettre le mouvement, maintenir la porte fermée ou assurer le verrouillage. Sur un plan, suivez la chaîne mécanique, de l’entrée de clé au chant de la porte : une panne vient parfois d’un alignement, pas de la pièce soupçonnée.
- Le coffre de serrure est la boîte du mécanisme ; sur le schéma, il regroupe les organes internes, et une poignée molle évoque un entraînement fatigué.
- Le repère barillet serrure, souvent noté cylindre serrure, reçoit la clé ; s’il accroche, repérez son axe et sa saillie intérieur/extérieur.
- Le fouillot est le carré de poignée au centre du coffre ; si la béquille tourne à vide, contrôlez cette liaison.
- Le pêne demi-tour, pêne de serrure biseauté, se rétracte à la poignée, tandis que le pêne dormant, droit, sort à la clé.
- La têtière est la plaque du chant, et la gâche reçoit les pênes sur le bâti ; les frottements signalent souvent un décalage.
Serrure à larder, en applique ou 3 points : quel plan regarder ?
Le bon plan dépend du type de serrure installé. Une serrure à larder est encastrée dans l’épaisseur de la porte, une serrure en applique reste visible côté intérieur, tandis qu’une serrure 3 points répartit le verrouillage sur plusieurs zones. Le schéma doit donc correspondre au montage réel.
| Type de serrure | Où se place le mécanisme | Éléments visibles sur le plan | Usage courant | Point de vigilance |
|---|---|---|---|---|
| Serrure à larder | Dans le chant de la porte | Coffre, pêne, fouillot, cylindre | Portes d’entrée ou intérieures | Mesurer axe, entraxe et profondeur |
| Serrure en applique | Sur la face intérieure | Schéma d'une serrure en applique, coffre et tringlerie | Rénovation, porte ancienne | Vérifier le sens d’ouverture |
| Serrure multipoints | Porte et hauteur du vantail | schema d'une serrure 3 points, gâches haute et basse | Porte palière, local sensible | Alignement précis des points |
| Serrure de portail | Montant ou boîtier extérieur | Pêne, gâche, poignée, cylindre | Accès jardin, copropriété | Exposition pluie et poussière |
| Serrure ancienne | En applique ou coffre massif | Schéma serrure ancienne, clé à gorge, ressorts | Patrimoine, meuble, porte ancienne | Ne pas forcer une pièce usée |
Comment mesurer une serrure sur un plan ou sur la porte ?
Pour savoir comment mesurer une serrure, relevez l’axe, l’entraxe, la distance entre la têtière et le fouillot, la hauteur du coffre, la longueur du cylindre et le sens d’ouverture. Le bon remplacement de serrure se joue là. Ces cotes évitent de confondre serrure, poignée et barillet.
- Posez le plan serrure porte à plat ou ouvrez la porte, puis repérez la têtière, le coffre, le fouillot et le cylindre européen.
- Mesurez l’axe de serrure depuis le bord extérieur de la têtière jusqu’au centre du cylindre ou du fouillot, sans partir du chant brut de la porte.
- Relevez l’entraxe serrure entre le centre de la poignée, via le fouillot, et le centre du cylindre européen si le modèle l’exige.
- Notez la hauteur du coffre, la longueur du cylindre de chaque côté et l’épaisseur de porte, car un cylindre trop saillant fragilise l’ensemble.
- Vérifiez le sens d’ouverture avant achat : poussant ou tirant, gauche ou droite, vu depuis le côté d’accès défini.
Du schéma au dépannage : pêne bloqué, cylindre et sécurité
Un schéma de serrure aide à localiser l’origine probable d’un blocage : pêne coincé, cylindre usé, gâche mal alignée, ressort fatigué ou poignée qui n’entraîne plus le fouillot. En revanche, forcer le mécanisme peut aggraver la panne et réduire la sécurité de la porte. Observez sans démonter à l’aveugle. Sur un schéma mécanisme serrure de porte, un pêne bloqué qui ne rentre plus évoque souvent un frottement, une gâche mal alignée ou une pièce interne usée ; une clé qui tourne dans le vide oriente plutôt vers le cylindre de serrure ou son entraînement.
Questions fréquentes
Comment est fait l'intérieur d'une serrure ?
L’intérieur d’une serrure se lit comme un petit schéma mécanique : un cylindre ou une clé actionne un mécanisme, qui déplace le pêne dans la gâche fixée sur le dormant de la porte. Selon le modèle, on trouve aussi un ressort, un fouillot pour la poignée, un coffre, des goupilles ou des disques. Le plan varie entre serrure en applique, à encastrer et multipoints.
Qu'est-ce que le pêne d'une serrure ?
Le pêne d’une serrure est la pièce mobile qui entre dans la gâche pour maintenir la porte fermée. Le pêne demi-tour se rétracte avec la poignée ou le bec-de-cane ; le pêne dormant se manœuvre avec la clé. Sur un plan de serrure, il se situe généralement en façade, côté tranche de porte, face au cadre.
Comment est constituée une serrure ?
Une serrure est constituée d’un organe de commande, comme une clé, un cylindre, un bouton ou une béquille, d’un coffre qui contient le mécanisme, d’un ou plusieurs pênes, d’une têtière visible sur la tranche de porte et d’une gâche fixée au cadre. Pour comprendre le plan, distinguez toujours la partie installée dans la porte et la partie qui reçoit le verrouillage.
Comment mesure une serrure ?
Pour mesurer une serrure, relevez l’axe, c’est-à-dire la distance entre la têtière et le centre du cylindre ou de la poignée. Mesurez aussi l’entraxe entre poignée et cylindre, la hauteur et la largeur du coffre, la longueur de têtière, puis le sens d’ouverture de la porte. Un petit schéma coté évite les erreurs lors du remplacement.
comment réparer un pêne de porte
Pour réparer un pêne de porte, commencez par vérifier l’alignement avec la gâche : un frottement vient souvent d’une porte affaissée. Nettoyez les saletés, lubrifiez légèrement avec un produit adapté et contrôlez les vis de la têtière. Si le pêne reste bloqué, démontez seulement si vous êtes propriétaire ou autorisé ; sinon, faites intervenir un serrurier.
comment bloquer le pene d'une serrure
Bloquer un pêne ne doit se faire que sur votre propre porte et sans neutraliser une issue de secours. La méthode sûre consiste à utiliser le mode passage prévu par la serrure, si le fabricant l’a prévu, ou à régler la gâche pour supprimer un claquement temporaire. Évitez les cales dans le mécanisme : elles peuvent casser la serrure ou empêcher l’évacuation.
Comment changer une serrure de portail en fer ?
Pour changer une serrure de portail en fer, identifiez d’abord le type de pose : en applique, à encastrer dans le montant ou boîtier soudé. Relevez l’axe, l’entraxe, les dimensions du coffre, le sens d’ouverture et la position de la gâche. Choisissez un modèle compatible, coupez l’alimentation si motorisation, puis remplacez sans forcer les fixations.
Quels sont les types de serrures ?
Les principaux types de serrures se classent par pose et par usage : serrure en applique, serrure à encastrer, serrure carénée, monopoint ou multipoints. On distingue aussi les serrures à clé, à cylindre européen, à code, connectées ou pour portail. Pour choisir, partez du plan de la porte, du niveau d’usage et des recommandations du fabricant.
Pour utiliser un plan d'une serrure sans vous tromper, commencez par repérer, à l'aide d'un schéma de serrure, le sens de la porte, l'axe, l'entraxe et le mode de verrouillage. Comparez ensuite ces données avec la notice du fabricant, surtout pour une serrure multipoints, connectée ou destinée à un local professionnel. En cas de doute, photographiez le mécanisme, notez les mesures et demandez un avis technique. Pour les exigences de sécurité, appuyez-vous sur des sources officielles comme APSAD, NF ou AFNOR.
